4GYM Controle de acesso - manual de configuração - Instalação Catraca Top Data


Para processo completo, deve-se configurar a catraca também.
Pra configurar a catraca, veja o outro manual.

ATENÇÃO
O Endereço ip do computador deve estar configurado de maneira Fixo.
Verifique nas configurações de rede e garanta que esteja fixo.
Utilize a ferramenta ipconfig para ver o ip atual e copiar o endereço de forma fixo.

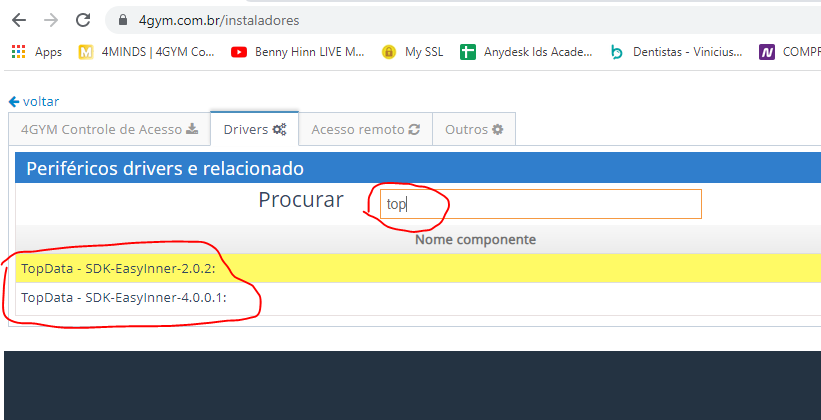

Passo 1 - baixar o instalador da Top Data da página instaladores, www.4gym.com.br/instaladores

Passo 2 - Executar o instalador, seguir passo a passo até o final

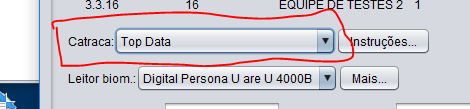

Passo 3 - Configurar o 4GYM Controle de acesso com a catraca

Passo 4 - reiniciar o 4GYM Controle de acesso

Passo 5 - Iniciar 4GYM, Verificar se no painel de mensagens do 4GYM aparece a mensagem
Conectado com sucesso, enviando configurações.
Se não aparecer, há alguma configuração incorreta, tente isso.
1 - Verificar se o ip do servidor(computador com o 4GYM Controle de acesso) na catraca está certo
2 - Verificar se firewall do windows está ativo, desative
3 - Verificar se o ip do computador não mudou, deve estar configurado Endereço ip fixo

Passo 6 - Configurar sentido do braço
Pra isso acesse no sistema online menu > Configurações > Assistente
Nessa tela role pra baixo até achar Catraca e controle de acesso

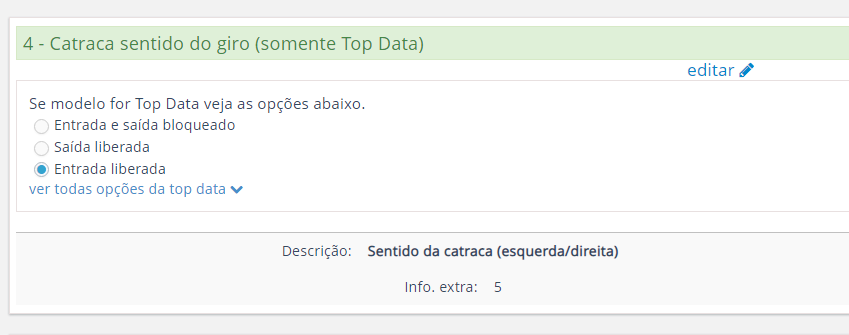

Na tela que abrir role até achar configuração 4 - Catraca sentido do giro(somente Top Data)

Aqui selecione como o cliente ter desejado.
Se for saída liberada faça testes com Saida e Entrada liberada, dependendo do sentido que ela foi instalada é uma ou outra.
Cada vez que for alterada tem que reiniciar o controle de acesso pra aplicar na catraca.

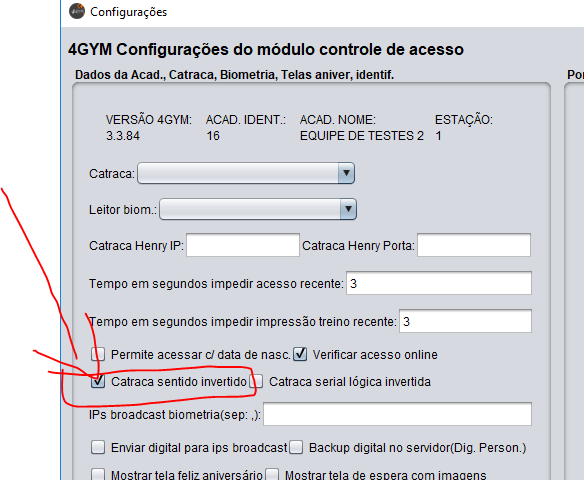

Se acontecer de estar configurado correto mas a catraca liberar invertido, você deve alterar no 4GYM Controle de acesso a opção: Catraca sentido invertido, veja imagem abaixo:

Passo 7 - configurar regras firewall liberar
Abra o diretório do sistema e acesse pasta bin, e execute como administrador o script-firewall-liberar.

Erros que podem acontecer.

Se der nas mensagens do Controlador acesso: Erro ao Abrir Porta de comunicação
Fazer isso: desabilitar firewall do Windows, remover antivirus, remover Warsaw
Se persistir deve ser versão do Windows não a Professional. Mandar instalar a professional

Se der outros erros com outra descrição, deve ter sido instalado SDK versão errada da Top Data;
Se for catraca nova é sempre o 4.

Fim tutorial
